507-11-012

电子外卡规

适用于丈量外圆、外圆槽及其它不易丈量的外尺寸。
表盘可旋转±170°，利便数值的读取。
通电后，显示值即为绝对丈量的起始值。
有数字显示和模拟表显示，模拟显示的区分率可自动切换。
模拟显示规模：±20格。

丈量参数

货号	丈量规模	精度	数字区分力	模拟区分力	丈量面形式
行程 10mm
507-11-012	0-10mm	0.02mm	0.005mm	0.01；0.02；0.05mm	A型丈量面
507-12-012	10-20mm	0.02mm	0.005mm
507-13-012	20-30mm	0.02mm	0.005mm
507-14-012	30-40mm	0.02mm	0.005mm
507-15-012	40-50mm	0.02mm	0.005mm
507-11-112	0-10mm	0.02mm	0.005mm	0.01；0.02；0.05mm	B型丈量面
507-12-112	10-20mm	0.02mm	0.005mm
507-13-112	20-30mm	0.02mm	0.005mm
507-14-112	30-40mm	0.02mm	0.005mm
507-15-112	40-50mm	0.02mm	0.005mm
行程 20mm
507-22-012	0-10mm	0.03mm	0.005mm	0.01；0.02；0.05mm	A型丈量面
507-23-012	10-30mm	0.03mm	0.005mm
507-24-012	20-40mm	0.03mm	0.005mm
507-25-012	30-50mm	0.03mm	0.005mm
507-26-012	40-60mm	0.03mm	0.005mm
507-22-112	0-20mm	0.03mm	0.005mm	0.01；0.02；0.05mm	B型丈量面
507-23-112	10-30mm	0.03mm	0.005mm
507-24-112	20-40mm	0.03mm	0.005mm
507-25-112	30-50mm	0.03mm	0.005mm
507-26-112	40-60mm	0.03mm	0.005mm

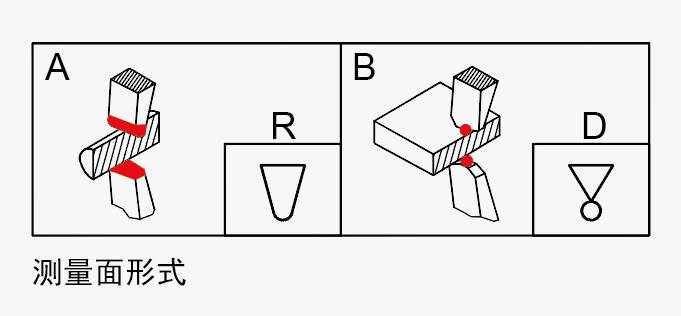

丈量面形式

企业微信截图_17036357368850

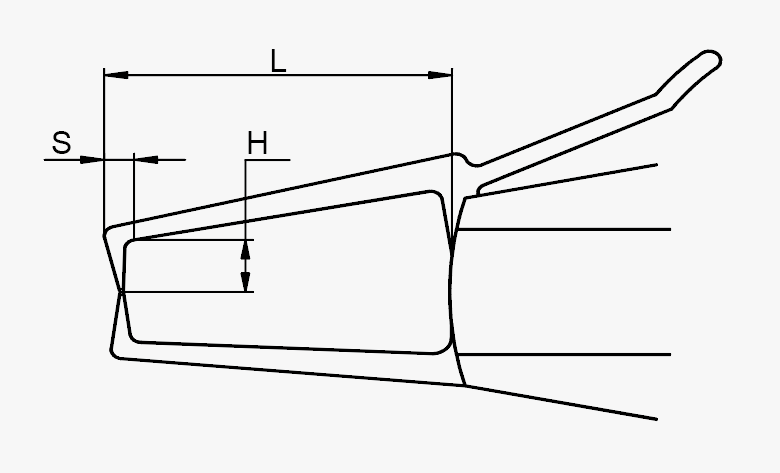

尺寸图

企业微信截图_17036357432233

主要尺寸

丈量规模	L	S	H	测头
				A(R)	B(D)
行程10mm
0-10mm	40mm	3mm	8mm	0.5mm	Φ1.5mm
10-20mm	40mm	3mm	8mm	0.5mm	Φ1.5mm
20-30mm	40mm	3mm	8mm	0.5mm	Φ1.5mm
30-40mm	40mm	3mm	8mm	0.5mm	Φ1.5mm
40-50mm	40mm	3mm	8mm	0.5mm	Φ1.5mm
行程20mm
0-20mm	80mm	6.5mm	25mm	0.75mm	Φ1.5mm
10-30mm	80mm	6.5mm	25mm	0.75mm	Φ1.5mm
20-40mm	80mm	6.5mm	25mm	0.75mm	Φ1.5mm
30-50mm	80mm	6.5mm	25mm	0.75mm	Φ1.5mm
40-60mm	80mm	6.5mm	25mm	0.75mm	Φ1.5mm

功效

开要害	√
绝对、相对丈量模式转换键	√
公制、英制丈量模式转换键	√
显示数据输出键	√
绝对丈量初始值设置键	√
影象最大值、最小值或坚持显示	√
设置公差	√
电池型号	CR2032
自动断电	√
数据输出口	√
接口电缆（选配）	P1502,P1505

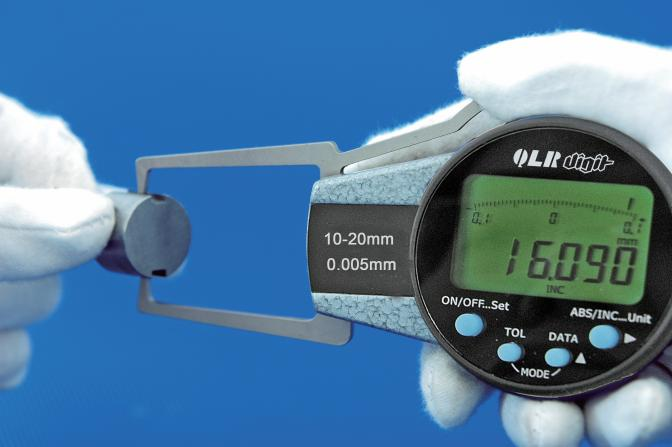

丈量键槽根部直径
